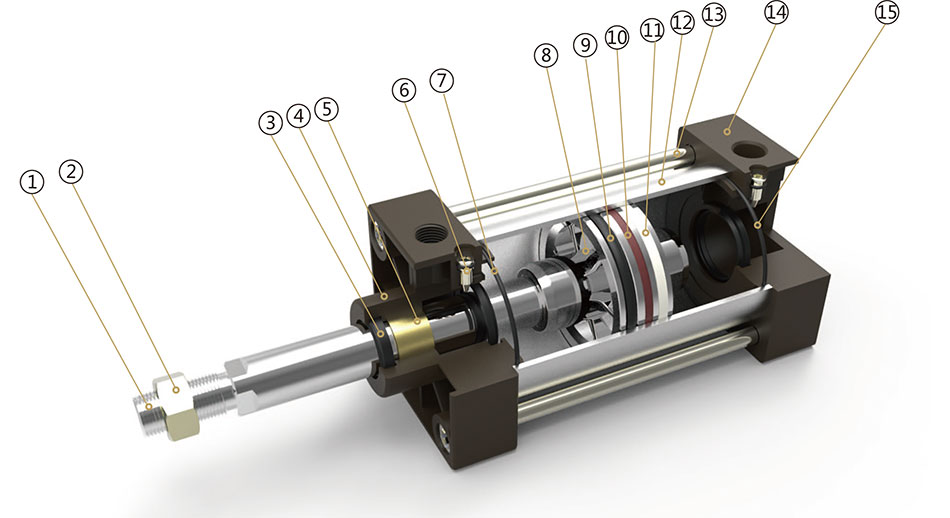

編號

名稱

編號

名稱

1

活塞桿

9

活塞密封圈

2

六角螺母

10

磁鐵

3

軸心密封件

11

耐磨環

4

前蓋

12

缸筒

5

銅套

13

拉桿

6

節流針

14

后蓋

7

緩沖密封件

15

O型圈

8

活塞

內徑 (mm)

32

40

63

動作形式

復動型

工作介質

空 氣

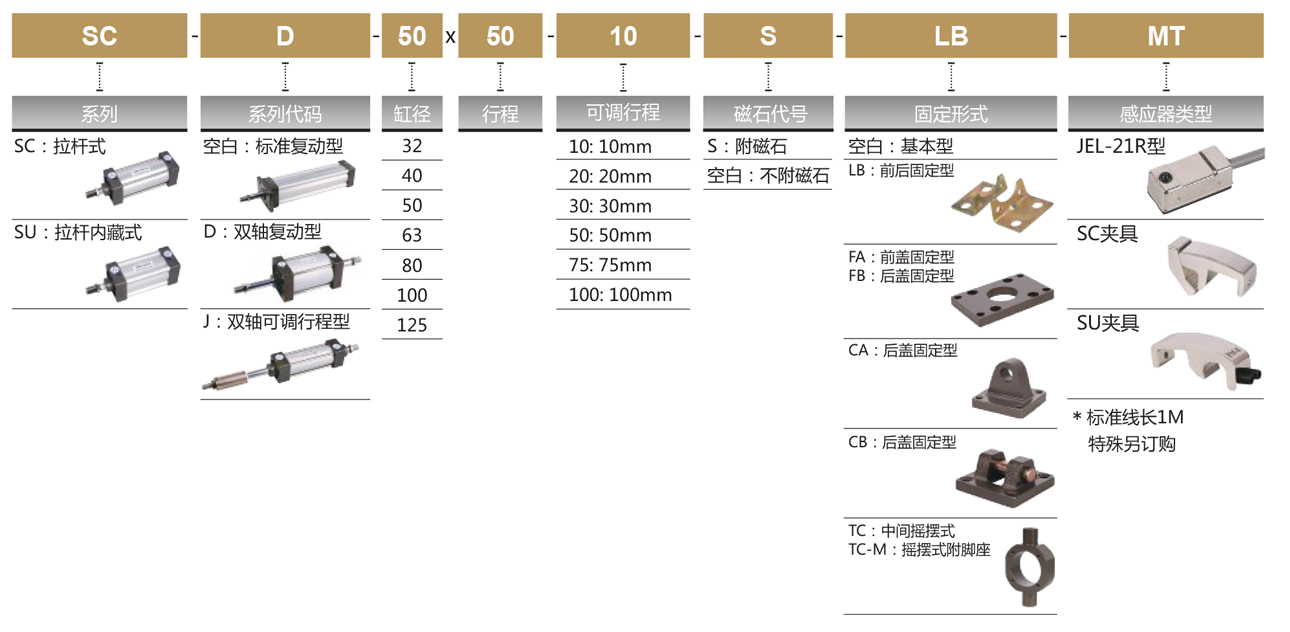

*固定型式

基本型 FA型 FB型 CA型 CB型 LB型 TC型 TC-M型

使用壓力范圍

1～9.0Kgf/cm2

保證耐壓力

13.5Kgf/cm2

使用溫度范圍

-20～80℃

使用速度范圍

50～800mm/s

緩沖型式

可調緩沖

緩沖行程

20mm

26mm

接管口徑

G1/8"

G1/4"

G3/8"

內徑

標準行程

最大行程

容許行程

32

25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500

1000

2000

40

25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800

1200

2000

50

25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000

1200

2000

63

25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000

1500

2000

80

25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000

1500

2000

100

25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000

1500

2000

125

25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000

1500

2000

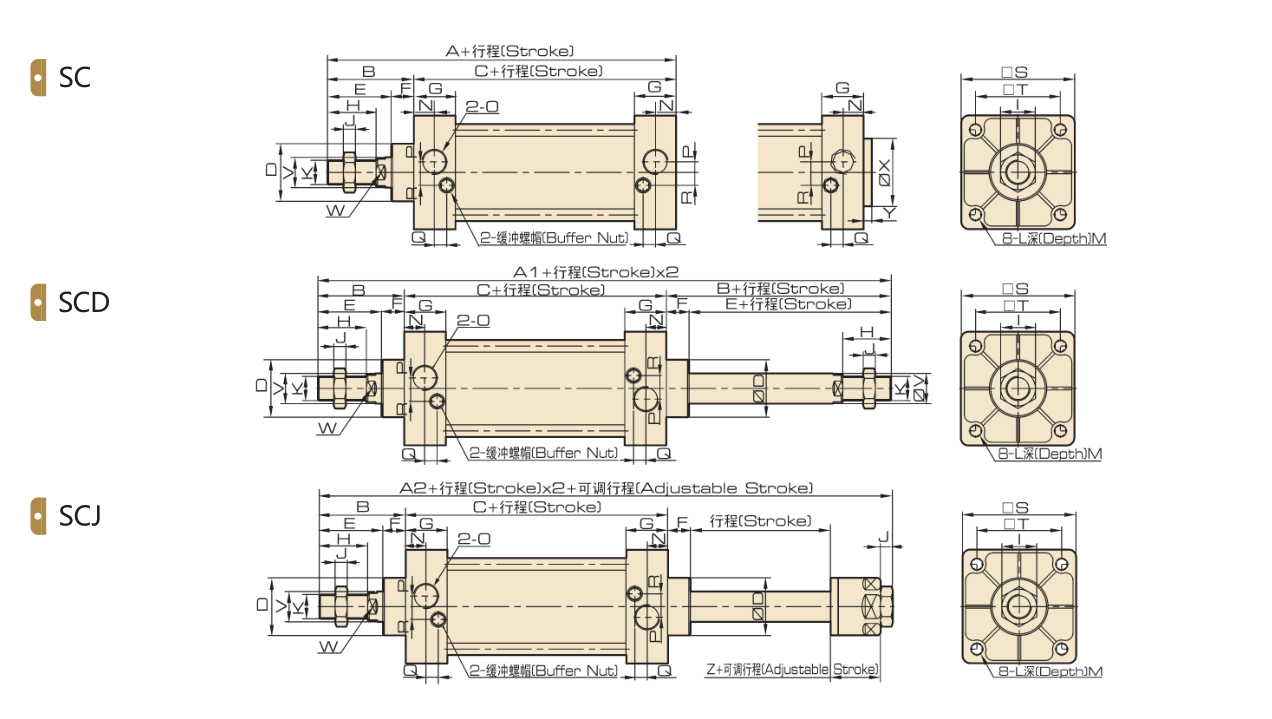

內徑/符號

A

A1

A2

B

C

D

E

F

G

H

I

J

K

L

32

140

187

182

47

93

28

32

15

27.5

22

17

6

M10×l.25

M6

40

141

191

185

48

93

32

34

15

27.5

24

17

7

M12×l.25

M6

50

150

207

196

57

93

38

42

15

27.5

32

23

8

M16×l.5

M6

63

153

210

199

57

96

38

42

15

27.5

32

23

8

M16×l.5

M8

80

183

258

243

75

108

47

54

21

33

40

26

10

M20×l.5

M10

100

189

264

249

75

114

47

54

21

33

40

26

10

M20×l.5

M10

125

226

330

313

104

122

55

70

34

33

54

40

10

M27×2

M12

內徑/符號

M

P

Q

R

S

32

9.5

13.5

G1/8

3.5

7.5

7

45

33

12

10

21

/

/

40

9.5

1.5

G1/4

6

8.2

9

50

37

16

14

21

/

/

50

9.5

13.5

G1/4

8.5

8.2

9

62

47

20

17

23

/

/

63

9.5

13.5

G3/8

7

8.2

8.5

75

56

20

17

23

/

/

80

11.5

16.5

G3/8

10

9.5

14

94

70

25

22

25.5

/

/

100

11.5

16.5

G1/2

11

9.5

14

112

84

25

22

25.5

/

/

125

15.5

16.5

G1/2

10

10

11

140

110

32

27

30

/

/
