性能特點
1. 重新設計外觀提升產品外形觀感。
2. 采用新的鎖扣設計,提升了產品可靠性。

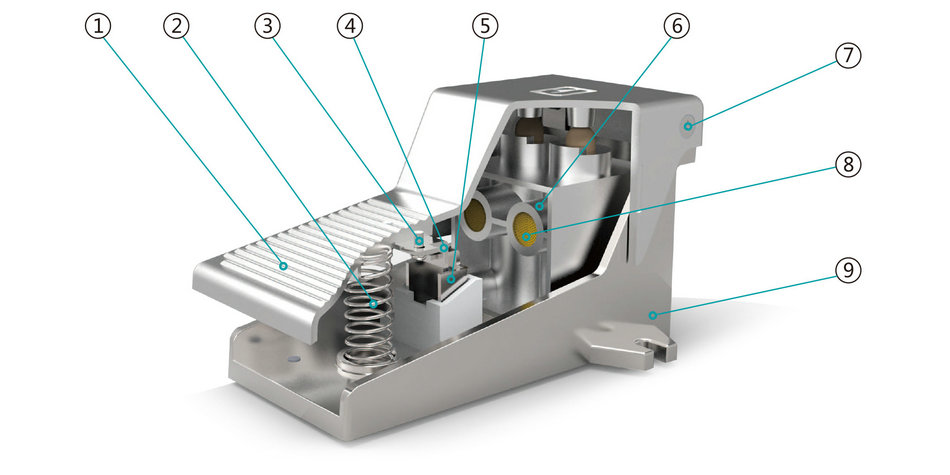

內部結構圖
零件表
編號 |
名稱 |
編號 |
名稱 |
編號 |
名稱 |
l |
踏板 |
4 |
連接塊 |
7 |
轉軸螺絲 |
2 |
彈簧 |
5 |
鎖芯 |
8 |
消聲器 |
3 |
螺釘 |
6 |
閥體 |
9 |
閥底座 |

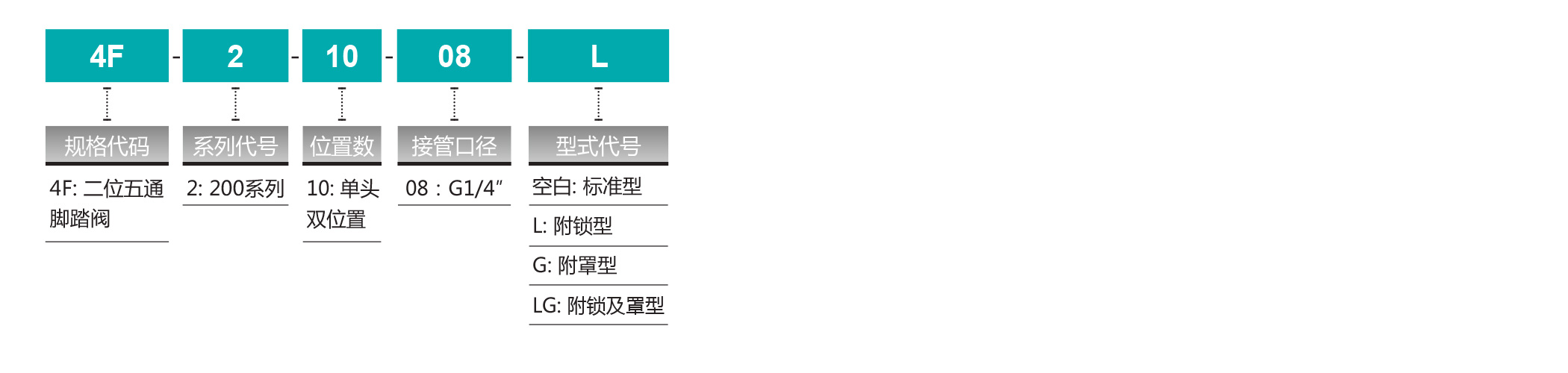

訂購碼
規格參數
型號 |
4F210-08 |
4F210-08L | 4F210-08G | 4F210-08LG |
工作介質 |
經40微米過濾的空氣 |
|||
位通數 |
二位五通 |
|||
接口口徑 |
進氣=排氣=出氣=G1/4″ |
|||
動作形式 |
直動式 |
|||
使用壓力范圍 |
0~0.8MPa |
|||
使用溫度范圍 |
-20~70℃ |

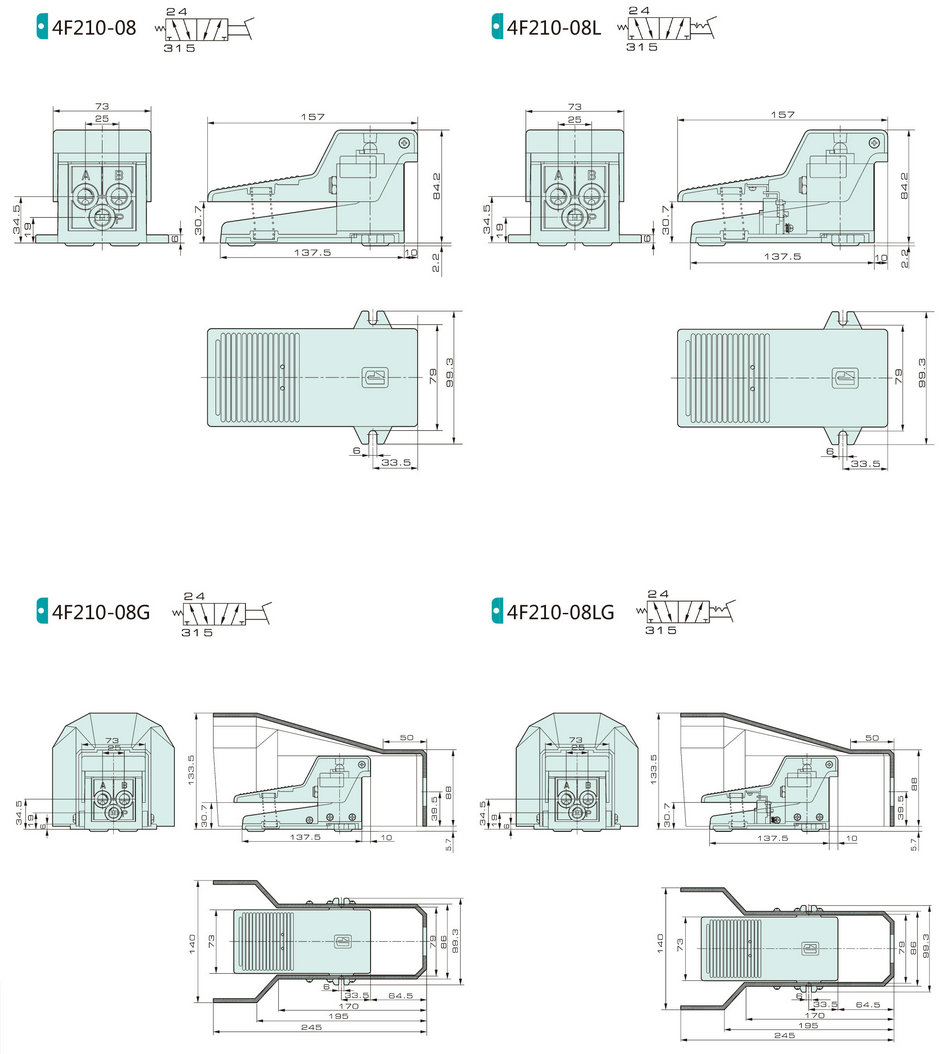

外形尺寸
